FREUDENBERG氣動活塞525994

品牌：FREUDENBERG
型號：525994
下載： FREUDENBERG氣動活塞Pneuko M310系列.pdf
閱讀次數：37

采購咨詢

為您推薦

產品介紹

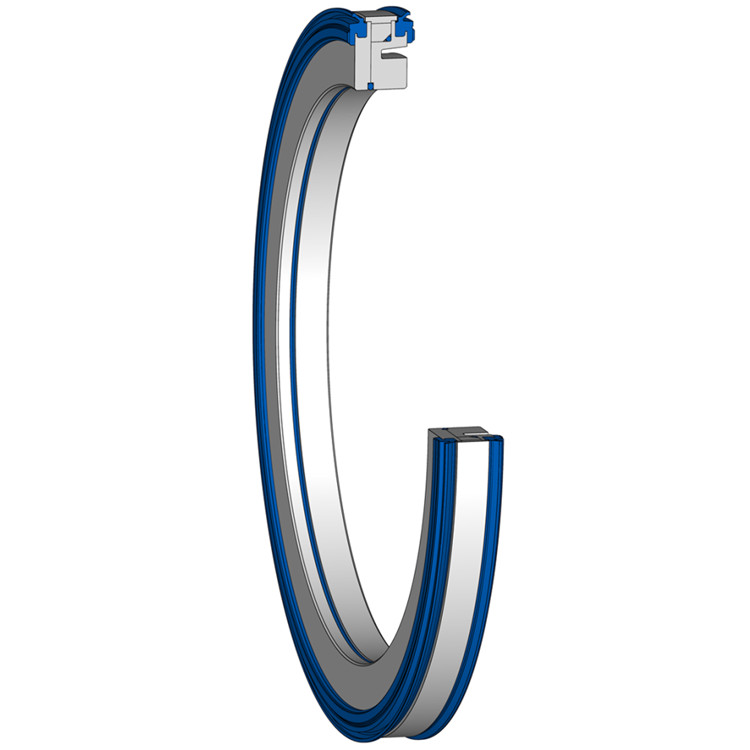

氣動活塞密封件能可靠地將活塞密封于缸管之間，確保其以較小摩擦力、零漂移的有效運動。該密封件廣泛應用于各類現代密封系統中，可根據具體工況和任務進行適配，其高功能性令人信服。緊湊型短行程默克爾全氣動活塞Pneuko M由鋁制主體、導向條、磁鐵及密封體構成，其密封唇帶有特殊密封邊緣，并集成由高耐磨聚氨酯制成的緩沖器。

性能特點

低摩擦特性

高耐磨性

無傾斜運行特性

活塞桿安裝簡便

使用壽命長

可實現位置檢測

承受雙向壓力載荷

活塞在端位時的機械阻尼

通過集成磁鐵實現傳感器位置檢測

產品結構與細節

緊湊型設計

集成式緩沖器

集成式磁鐵

技術參數

產地	德國
FST產品編號	525994
凈重	10 g
包裝規格	1 件
REACH	材料不受REACH法規影響
ROHS	符合標準
材料	85 AU 21030
介質	經預處理、干燥及脫油的壓縮空氣（安裝前需潤滑）
工作壓力 p	≤ 1.2 MPa
溫度 T	-25 至 +80 ℃
運行速度 v	≤ 1.0 m/s
顏色	紫色
密度 DIN EN ISO 1183-1, 23 ℃	1.13 ± 0.02 g/cm³；典型值 1.13 g/cm³
硬度 DIN ISO 7619-1, 肖氏A，23 ℃	86 ± 5 肖氏；典型值 86 肖氏
模量，DIN 53504，S2，23 ℃	> 6 MPa；典型值 6.5 MPa
抗拉強度 DIN 53504，S2，23 ℃	> 45 MPa；典型值 57 MPa
斷裂伸長率 DIN 53504, S2, 23 ℃	> 450 %；典型值 575 %
撕裂強度 DIN ISO 34-1, B (b), 23 ℃	47 KN/m
壓縮變形 DIN ISO 815, 24 h, 70 ℃, 15 %	25 %
壓縮變形 DIN ISO 815, 24 g, 100 ℃, 15 %	41 %
玻璃化轉變溫度 ISO 11357-2, DSC	-47 ℃
扭轉擺測試 DIN EN ISO 6721-2A	-31
靜態溫度范圍	-35 至 100 ℃

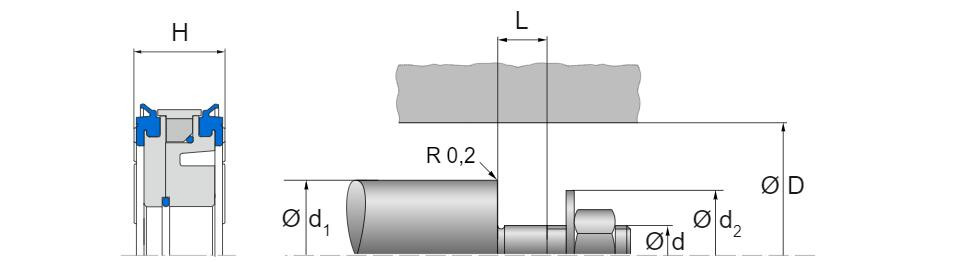

外徑(D)	32 mm；1.260 英寸
內徑	8.10 mm；0.319 英寸
密封寬度(H)	10.60 mm；0.417 英寸
安裝空間寬度(L)	14 mm；0.551 英寸
墊圈直徑(d2)	17 mm；0.669 英寸
桿直徑(d1)	20 mm；0.787 英寸
