產品介紹

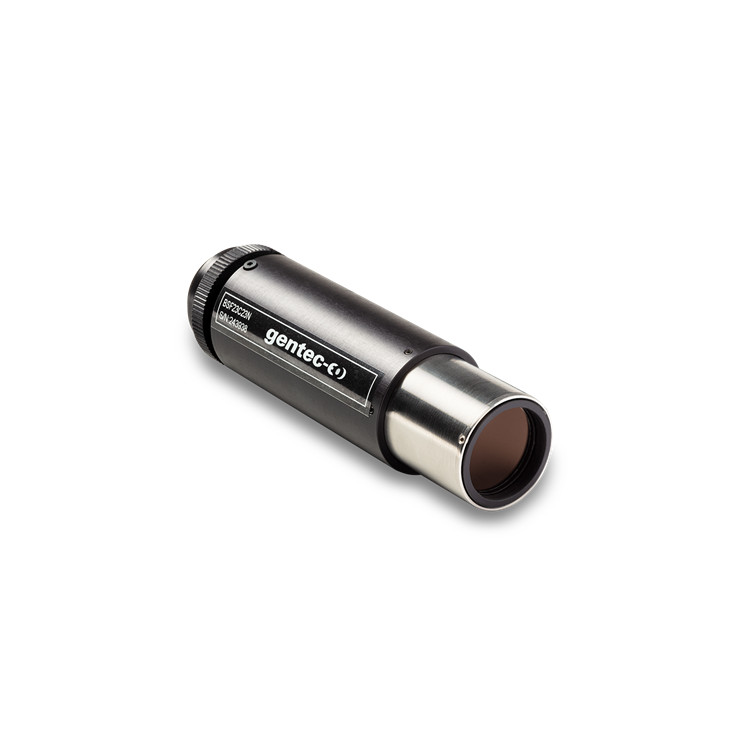

紫外線轉換器利用熒光現象將BEAMAGE的光譜范圍延伸至紫外波段。熒光晶體位于轉換器入口處，吸收紫外波長后重新發射能量較低的可見光譜波長。設備其余部分主要由光學元件構成，末端的虹膜光圈控制著傳感器的曝光量。熒光晶體發出的光為非相干且非準直光。轉換器內部的多組透鏡在補償此特性時會影響光束尺寸，因此需注意紫外轉換器具有放大特性。與紅外轉接環類似，紫外轉換器本質上是延伸管，可直接固定在相機鏡頭口徑上。BSF系列可將X射線至400 nm波段的光轉化為可見光及近紅外波段。放大特性使您能夠成像大于傳感器的光束。輸出端口內置光圈，可控制CMOS傳感器的曝光量?？刹鹦堆娱L管，輕松固定于BEAMAGE相機入射端口。
性能特點
將紫外光轉換為可見光
成像更大光束
控制曝光
數分鐘即可投入使用

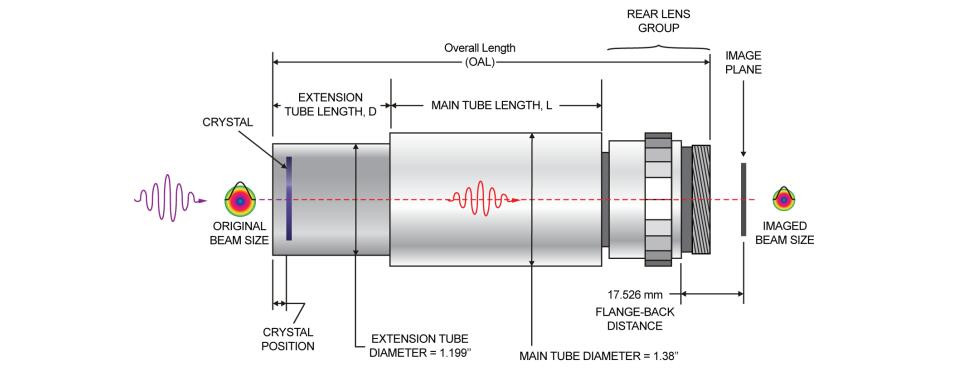

產品結構與細節
技術參數
|
產地 |
加拿大 |
|
零件編號 |
202325 |
|
光譜范圍 |
10 至 535 nm |
|
Max光斑尺寸 |
23 mm Ø |
|
標準光學相機格式 |
2/3 英寸 |
|
主鏡筒長度（L） |
76.3 mm |
|
延長鏡筒長度（D） |
30 mm |
|
整體長度（OAL） |
108 mm |
|
Max輸入光斑尺寸 |
13.8 × 18.4 mm |
|
CMOSMax成像尺寸 |
5.3 × 7.1 mm |
|
放大倍率（± 10 %） |
2.6 |
|
晶體類型 |
C |
|
像素倍增系數 (PMF) |
1.4 |
|
Min可測光斑 |
79 μm |
|
Max重復頻率取決于晶體類型 |
25 Hz至1 MHz |
|
晶體類型 |
4種可選 |
|
尺寸（Ø×D） |
35 × 97 mm |
|
波長范圍 |
110 至 225 nm |
|
損傷閾值 |
500 mJ/cm² |
|
Max平均功率 |
2 W/cm² |
|
衰減時間 |
3 至 5 μs |
|
Max重復頻率 |
30 至 20 kHz |
|
重量 |
0.21 kg |
產品應用
研究、電子、汽車、航空航天、遙感、電信
